| 公称压力 | PN10~PN300 美标 Class150~Class2500; |
|---|---|
| 公称通径 | DN15~DN1200T |
| 工作温度 | 软密封0~120°C，硬密封-29°C~600°C;GB/T、 HG、 ANSI B16.5、 DIN、 JIS; |
| 法兰标准试验标准 | API598、GB/T13927(壳体、密封、上密封试验) |

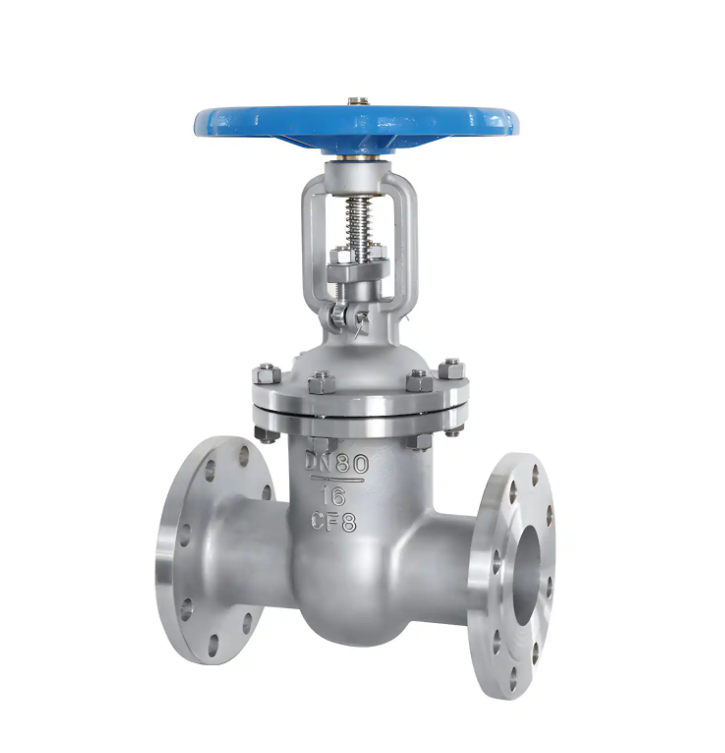

Z41H-16/25/64闸阀概述闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不适合作调节和节流。闸板有两个密封面，最常用的楔式闸板阀的两个密封面形成楔形，楔形角随阀门参数而异，通常为5°。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采
四、Z41H 铸钢法兰闸阀--压力试验 Pressure Test
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
气密封试验 |
0.4-0.7 |
|||||
五、Z41H 铸钢法兰闸阀--主要零件材料及性能 Main Part Materials and Property
|
体、盖、板 |
阀杆 |
密封面 |
垫片 |
填料 |
工作温度 |
适用介质 |
|
|
WCB |
2Cr13 |
13Cr STL 木体材料 With Body Material 尼龙 Nylon |
增强柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE |
柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE |
≤425 |
水 蒸汽 油品 Water Steam Ｏil
Goods |
|
|
WC1 |
38CrMoAl 25Cr2MoV |
≤450 |
|
||||
|
WC6 |
≤540 |
|
|||||
|
WC9 |
≤570 |
|
|||||
|
C5 C12 |
≤540 |
|
|||||
|
ZGCr5Mo |
≤200 |
硝酸类 |
|
||||
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
|||||
|
≤200 |
