Z941H 电动法兰明杆单闸板闸阀

Product Series

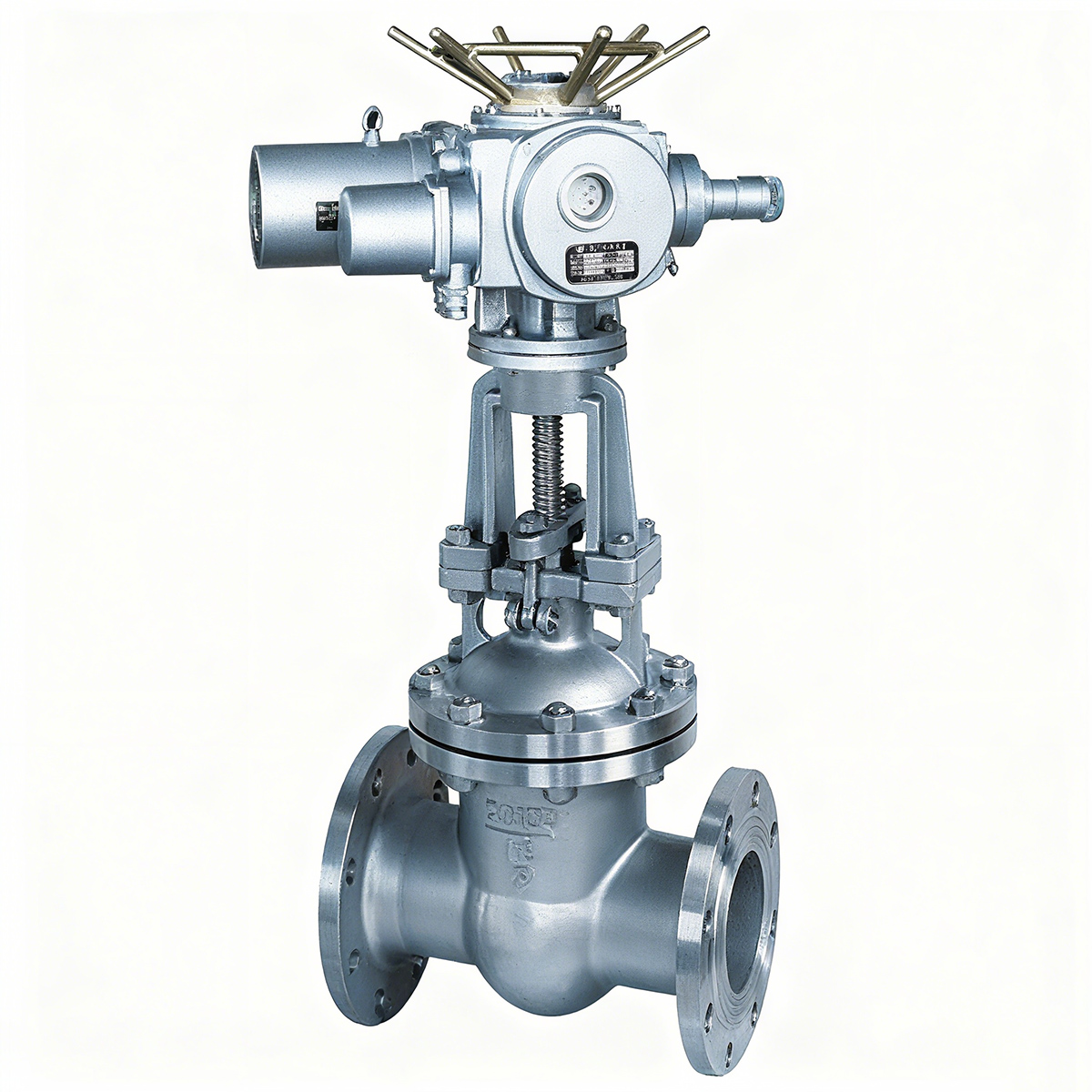

Z941H电动闸阀是一种法兰连接的明杆楔式刚性单闸板阀门，属于楔式电动闸阀类别。该阀门采用Z型多回转执行机构驱动，分为开关型与智能型，通过闸板垂直升降实现管道介质的全开或全闭控制。

Z941H电动闸阀是一种法兰连接的明杆楔式刚性单闸板阀门，属于楔式电动闸阀类别。该阀门采用Z型多回转执行机构驱动，分为开关型与智能型，通过闸板垂直升降实现管道介质的全开或全闭控制。阀体材料涵盖碳素钢、不锈钢及合金钢，密封面堆焊司太立钴基硬质合金，阀杆经过调质及氮化处理。

Z941H电动闸阀公称压力范围为PN1.6～16.0MPa，适用温度-29℃～550℃，介质包含水、油品、蒸汽、酸碱及含硫天然气。具有流体阻力小、密封可靠、耐腐蚀性强等特点，采用楔式弹性闸板结构，中大口径型号配备滚动轴承降低启闭力矩。

广泛应用于石油、化工、电力、冶金、造纸、污水处理及水利工程领域，安装时要求电机水平放置，阀杆护套长度与螺栓等级需匹配。

阀体、阀盖	闸板、阀座	阀杆	阀杆螺母	填料	手轮
碳素钢	优质碳钢+硬质合金或不锈钢	铬不锈钢	ZQAL 9-4 铝青铜	柔性石墨	可锻铸铁
铬镍钛钢	不锈钢、不锈钢+硬质合金	铬镍钛不锈钢	ZQAL 9-4 铝青铜	浸聚四氟乙	可锻铸铁
铬镍钼钛钢	不锈钢、不锈钢+硬质合金	铬镍钼钛不锈钢	ZQAL 9-4 铝青铜	烯石棉盘根	可锻铸铁
铬钼钢	合金钢+硬质合金	铬钼钢	ZQAL 9-4 铝青铜	柔性石墨	可锻铸铁

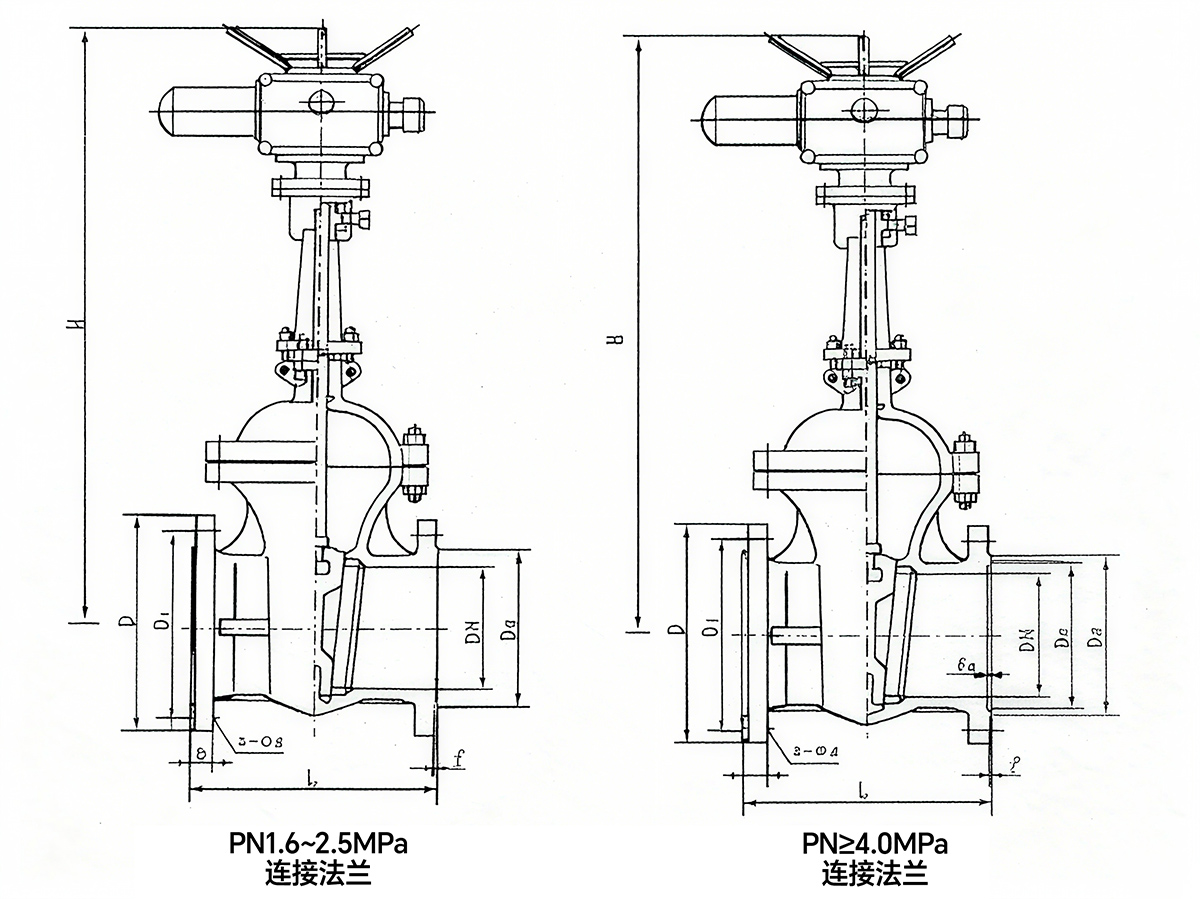

公称通径DN (mm)	L	D	D1	D2	b	f	z-φd	H	电动装置型号
Z40 Z41H -16C Z42Y Z40Y Z41Y -16R Z42Y Z40W Z41W -16P Z42H Z40 Z41H -16I Z42
40	200	145	110	85	16	3	4-φ18	595	ZB15
50	250	160	125	100	16	3	4-φ18	653	ZB15
65	265	180	145	120	18	3	4-φ18	665	ZB15
80	280	195	160	135	20	3	8-φ18	725	ZB15
100	300	215	180	155	20	3	8-φ18	787	ZB15
125	325	245	210	185	22	3	8-φ18	806	ZB20
150	350	280	240	210	24	3	8-φ23	955	ZB20
200	400	335	295	265	26	3	12-φ23	1105	ZB40
250	450	405	355	320	30	3	12-φ25	1343	ZB40
300	500	460	410	375	30	4	12-φ25	1516	ZC45
350	550	520	470	435	34	4	16-φ25	1678	ZC45
400	600	580	252	485	36	4	16-φ30	1849	ZC90
450	650	640	585	545	40	4	20-φ30	1937	ZC90
500	700	705	650	608	44	4	20-φ34	2234	ZC120
600	800	840	770	718	48	5	20-φ41	2432	ZC180
700	900	910	840	788	50	5	24-φ41	2489	ZC250
800	1000	1020	950	898	52	5	24-φ41	2643	ZC350
900	1100	1125	1050	998	54	5	28-φ41	2945	ZC500
1000	1200	1255	1170	1110	56	5	28-φ48	3083	ZC500
1200	1350	1485	1390	1325	58	5	32-φ54	3382	ZC800
1400	1500	1685	1590	1525	60	5	36-φ54	3718	ZC1000
