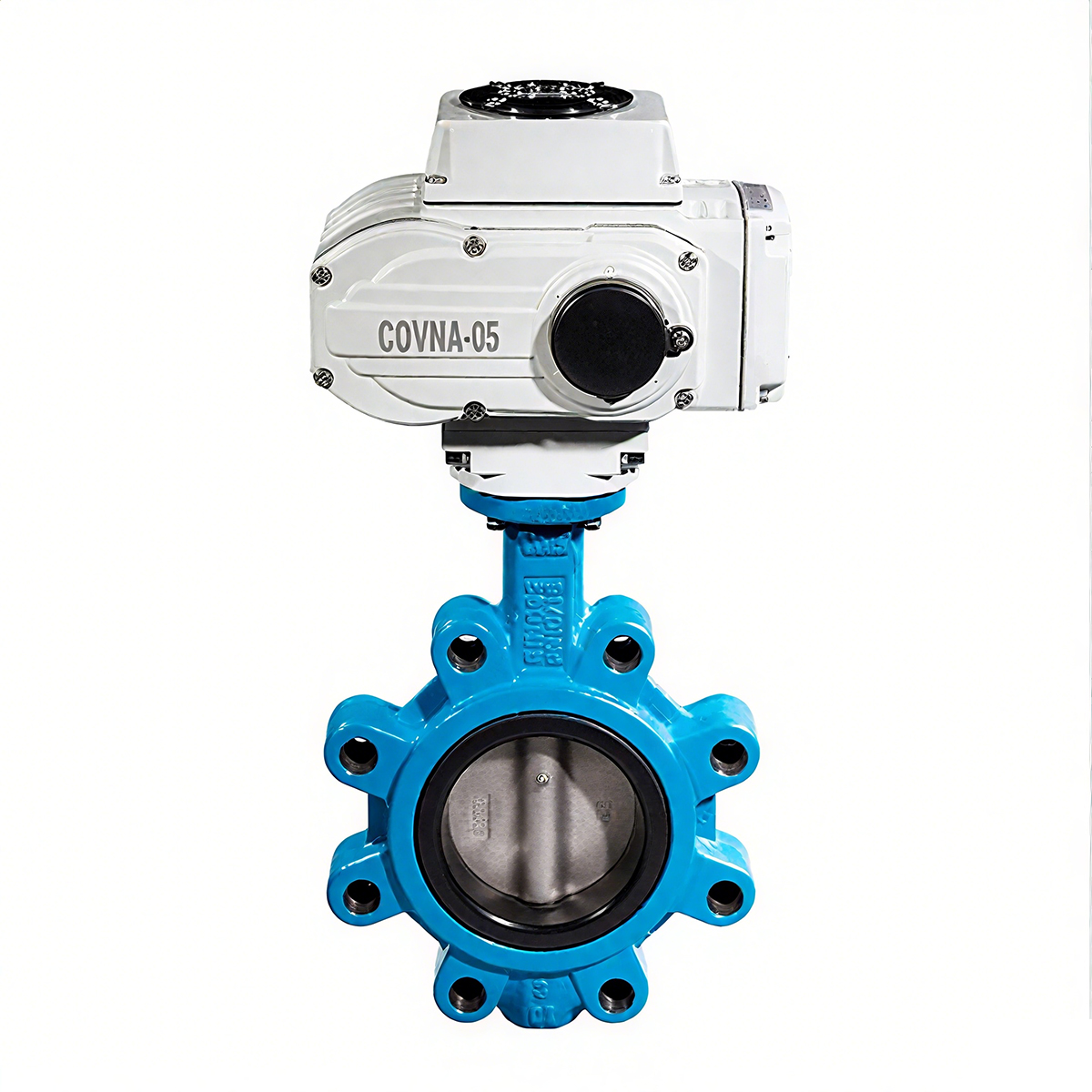

HK60-D-M电动美标铸铁软密封凸耳式蝶阀

产品型号	HK60-D-M
公称通径	DN50-DN500
阀体材质	SS304 SS316 SS316L
阀座密封	PTFE:-20℃~180℃PPL：-20℃~250℃
使用电压	DC-12V, 24V; AC-24V, 110V, 220V, 380V
适用介质	食品、医药、包装、机械、灌装机械等卫生级别工况使用

HK60-D-M 电动美标铸铁软密封凸耳式蝶阀，是一种采用电动驱动方式，符合美标标准，阀体材质为铸铁，密封形式为软密封的凸耳式蝶阀。主要用于控制流体介质的流动，可实现管道介质的切断和调节功能。

在线咨询
咨询热线：182 2198 3858

产品描述
安装注意事项

HK60-D-M电动美标铸铁软密封凸耳式蝶阀

一、产品概述

HK60-D-M电动美标铸铁软密封凸耳式蝶阀，是一种采用电动驱动方式，符合美标标准，阀体材质为铸铁，密封形式为软密封的凸耳式蝶阀。主要用于控制流体介质的流动，可实现管道介质的切断和调节功能。

二、产品特点

结构设计

三向偏心设计：使密封面之间无摩擦传动，延长阀门使用寿命。
凸耳结构：凸耳上有通孔或通孔内有内螺纹两种形式，便于安装，可适用于不同的安装场景。
双偏心结构（部分型号）：部分型号采用双偏心结构设计，使得阀门在开启和关闭时具有较小的摩擦力和扭矩，提高阀门的响应速度和使用寿命。

密封性能

软密封材质：采用PTFE（-20℃~180℃）或PPL（-20℃~250℃）等软密封材料，密封性能好，泄漏率低。
自动密封功能：巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。

操作性能

电动驱动：可根据具体需求选择手动型（电动+手动）、开关型、调节型（伺服控制型）和智能型等电动执行机构，操作方便，可实现远程控制和自动化操作。
操作力矩小：采用双偏心或三向偏心结构，操作力矩较小，便于远距离控制和手动操作。

其他特点

耐腐蚀性能好：阀体材质为铸铁，可根据需要选择不同的耐腐蚀涂层或衬里，如衬F46、GXPP、PO等，以提高阀门的耐腐蚀性能，适用于各种酸碱介质和腐蚀性介质。
流量特性好：具有良好的流体通过能力，可实现大流量、低阻力的控制，流量特性趋于直线，在调节介质流量时具有更好的精度和稳定性。

三、主要技术参数

阀体		阀内组件
公称通径	DN50 - DN500	阀体密封	不锈钢、铸铁、球墨铸铁、铸钢
阀体材质	SS304、SS316、SS316L	阀芯材质	SS304
连接类型	对夹法兰	阀座密封	丁腈橡胶、三元乙丙、氟橡胶、聚四氟乙烯
压力等级	<PN6	适用介质	水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质
结构类型	中线结构	适用介质	水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质

电动美标铸铁软密封凸耳式蝶阀外形尺寸：

MEDLE	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400	DN500
G	2″	2-1/2″	3″	4″	5″	6″	8″	10″	12″	14″	16″	20″
D	52.7	64.4	78.8	104.2	123.3	157	202.5	250.5	301.6	333.3	389.6	491.6
D1	89	104	127	153	180	206	270	320	368	428	482	605
D2	125	145	160	180	210	240	295	355	410	470	252	585
H	217	234	252	289	318	341	428	490	567
L	41.1	44	45	52	54	54	55	60	65	76	86	130
n-Md	4-M18	4-M18	4-M18	4-M18	4-M18	4-M23	4-M23	4-M23	4-M26	4-M26	4-M26	4-M30
Weight	5.2	5.6	6.2	8.9	10.3	11.7	18.8	24.8	43.34
Actuator	Covna-05	Covna-05	Covna-05	Covna-10	Covna-10	Covna-16	Covna-30	Covna-30	Covna-60

电动美标铸铁软密封凸耳式蝶阀技术规范：

设计依据	GB	ANSI
设计标准	GB/12237	ANSI B16.34
试验和检验	JB/T9092	API 598

四、应用领域

食品饮料行业：用于食品、饮料的输送和灌装系统，确保卫生级别要求。
医药行业：在医药生产过程中，用于各种药品原料、溶剂等的输送和控制，满足医药行业的严格要求。
化工行业：可用于化工原料、化学品的输送和调节，如酸、碱、盐等腐蚀性介质的控制。
水处理行业：在自来水厂、污水处理厂等水处理系统中，用于水的输送、分配和调节，实现水资源的合理利用和处理。
其他行业：还可应用于石油、冶金、电力、环保等行业的各种管道系统，实现流体介质的控制和调节。

五、安装与维护

安装

安装前应检查阀门的型号、规格是否符合设计要求，阀门外观是否完好，密封面有无损伤等。
安装时应注意阀门的安装方向，确保介质流向与阀门标志方向一致。
凸耳式蝶阀通过法兰连接管路，安装时应保证法兰面平整、清洁，螺栓拧紧力度均匀，避免出现泄漏现象。

维护

定期检查阀门的密封性能，如发现泄漏应及时更换密封件。
检查电动执行机构的运行情况，如电机、减速器、限位开关等，确保其正常工作。
对阀门的阀体和蝶板进行防腐处理，如涂抹防腐漆、更换防腐衬里等，以延长阀门的使用寿命。
在阀门长期不使用时，应定期进行手动或电动操作，防止阀门出现卡死现象。
