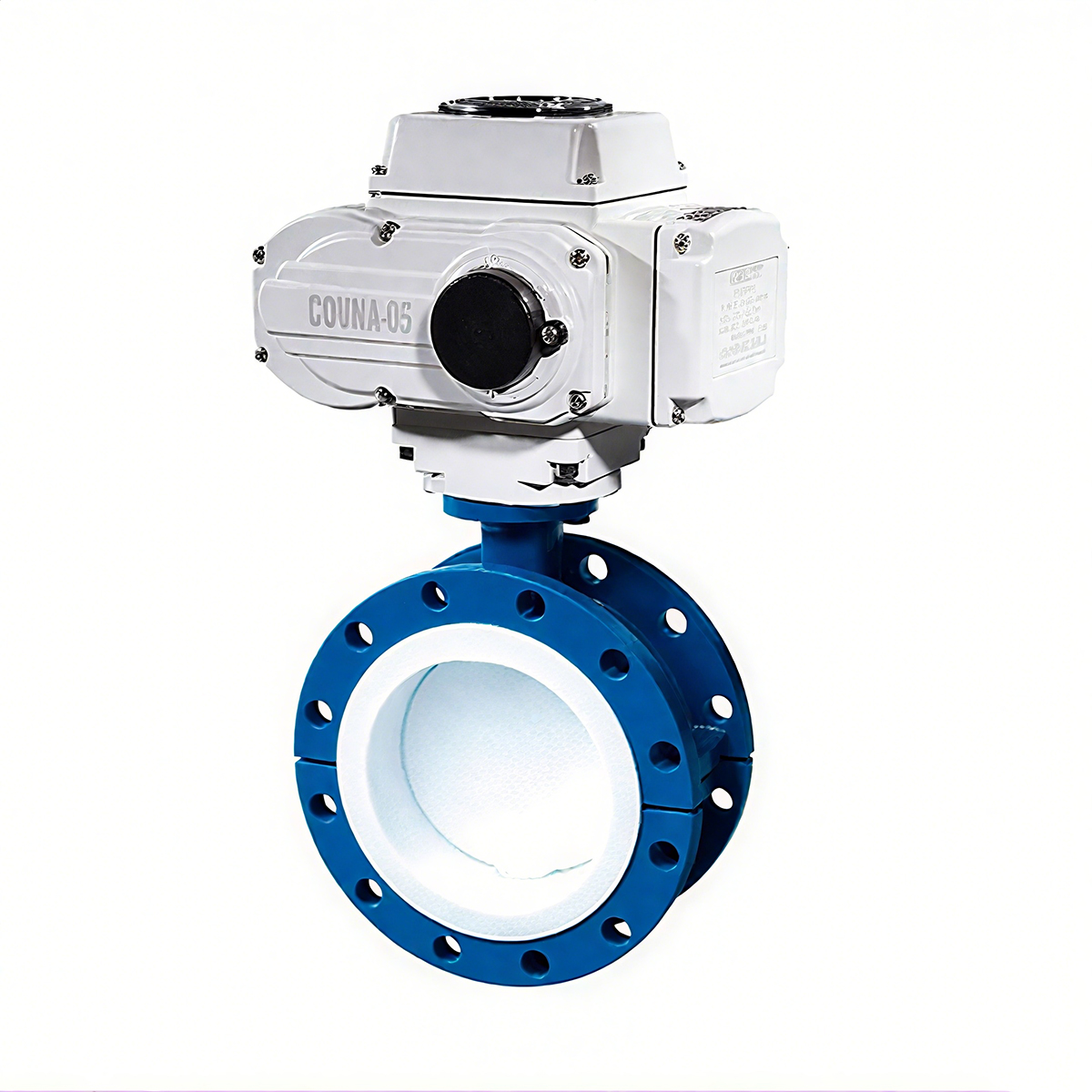

HK60-D-CF电动铸铁衬氟软密封法兰蝶阀

衬氟蝶阀是在常规蝶阀的阀内和阀板上衬聚四氟，使介质和阀体隔离，达到防腐的效果。该阀具有越来越紧密的关闭功能，密封性能可靠。可适用于任何浓度的酸、碱、盐及氧化挤、还原剂、有机溶剂等介质。

一、产品性能特点

1. 铝合金压铸外壳：采用优质铝合金压铸而成，外观精巧且造型美观。具备强大的性能表现，扭矩可达4000Nm ，防护等级能够达到IP68。整机历经2kgf/cm²密封性实验的严格考验，可安心置于20m水深环境中而不发生渗漏，为产品在复杂环境下的稳定运行提供坚实保障。
2. 阀门状态显示：设计简洁明了，能够清晰地呈现阀门开启角度。所采用的镜片经过特殊强化处理的玻璃镜片，与抗老化性差、受温度变化极易变形的塑料镜片有着本质区别，可确保长期稳定、精准地显示阀门状态，无惧环境因素干扰。
3. 原装进口导电塑料定位器：选用高品质原装进口导电塑料定位器，在精度方面表现更为出色，同时拥有更长的使用寿命。其卓越性能可保障阀门定位的精准度，有效提升设备整体运行的可靠性与稳定性。
4. 电气限位行程微调节装置：运用独有的技术进行设计，操作极为便捷，仅需一只六角扳手，就能轻松对执行机构的开向电气限位行程进行调整。并且其独特的微量调节功能，使得电气限位行程的调整精度大大提高，确保设备运行更加精准可控。
5. 伺服控制器：拥有独特的电子制动功能，可有效消除电机惯量，定位精度高达0.3%以上。在电路设计上，输入、输出以及电源采用三级光电隔离，具备卓越的抗干扰性能。采用可控硅输出，动作时间快，频度可达1200次，能够快速、精准地响应控制指令，提升系统整体运行效率。
6. 机械限位行程调节装置：由不锈钢制作的机械行程限位螺栓和挡块，能够精确调节执行机构至任意所需角度。为方便用户操作，螺栓置于外部，每次调节完成后，不锈钢螺母可确保定位行程准确终止。产品一般出厂时角度设置为0 - 90度，但也可根据实际需求灵活调节至任何角度，以满足多样化的使用场景。

二、主要零件材料

三、电动铸铁衬氟软密封法兰蝶阀外形尺寸

四、电动铸铁衬氟软密封法兰蝶阀技术规范
