电动保温蝶阀详细技术参数及性能

一、产品概述

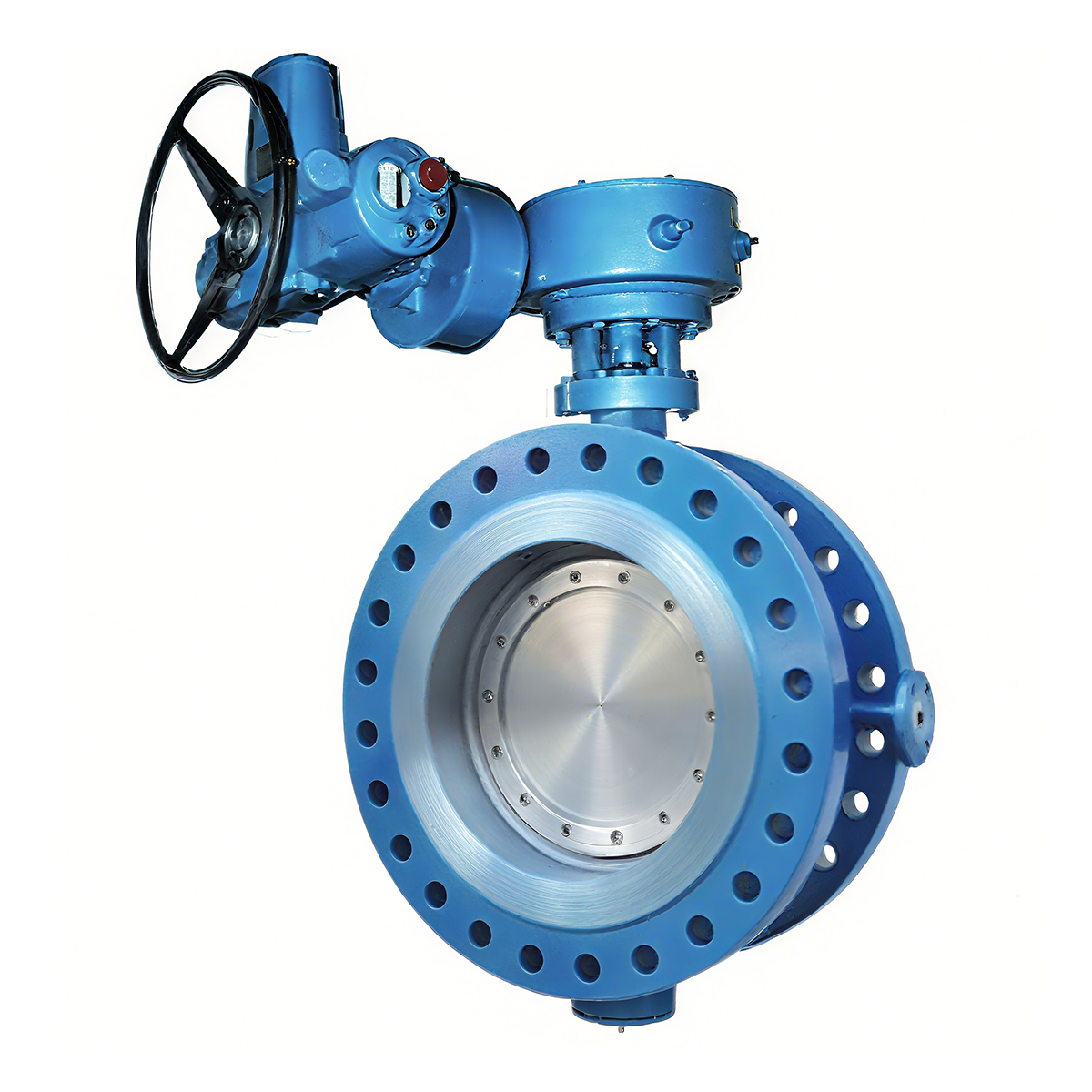

施蜀阀门生产的电动保温蝶阀也称电动夹套蝶阀，是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套，在保温蝶阀的阀体两侧装有夹套接口，可涵入蒸汽或其它过热气体，以防止介质在常温状态下凝固或结晶。保温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格。

电动法兰式硬密封蝶阀引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

二、电动保温蝶阀 产品特点

1. 本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能及密封副磨损补偿性。
2. 阀体不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3. 碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4. 大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5. 本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6. 驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
7. 电动蝶阀可现场手动或远距离集中控制，且能满足计算机程控艺需要。

三、产品选型

（一）阀体参数确定

需明确公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

（二）执行器参数确定

需明确电源电压、控制方式、控制信号(4 - 20mA,1 - 5V)、作用方式(电 - 开式，电 - 关式) 。

上述内容涵盖了电动保温蝶阀的核心信息。若你还想了解产品的安装维护要点、实际应用案例，欢迎随时和我说。

四、技术参数

（一）通用技术参数

（二）电动执行器技术参数

五、性能规范

六、主要零件材料
